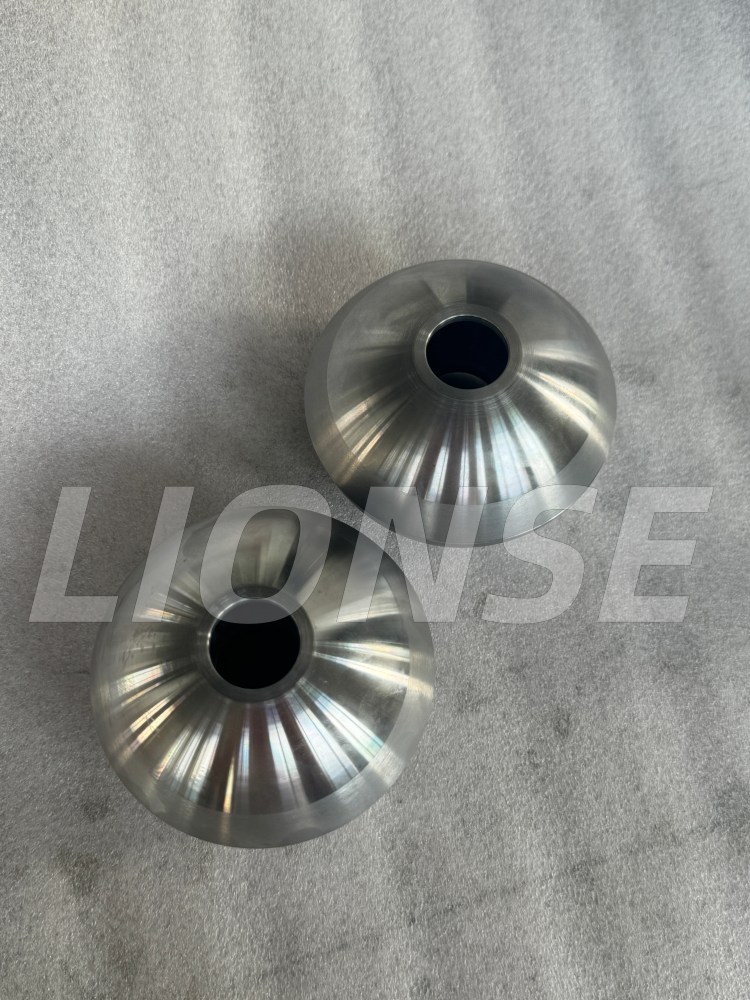

Diese geteilte Kugel dient als Kernkomponente für Orbit-Kugelhähne. Präzisions-CNC-gefräst aus geschmiedetem 20CrNiMo-Stahl (AISI 8620) anstelle von Guss. Der CNC-gefräste Orbit-Kugelhahn dient als Kernkomponente für Orbit-Kugelhähne. Es besteht aus oberen und unteren Halbkugeln und zeichnet sich durch eine hohe Maßgenauigkeit mit sphärischer Oberfläche, Innenbohrung und Druckentlastungslöchern aus, die durch CNC-Drehfräsen fertiggestellt wurden. Eine Wärmebehandlung durch Aufkohlen und Abschrecken ist optional, um eine verschleißfeste Oberfläche und einen zähen Kern für Bedingungen mit hoher Stoßbelastung zu erreichen.

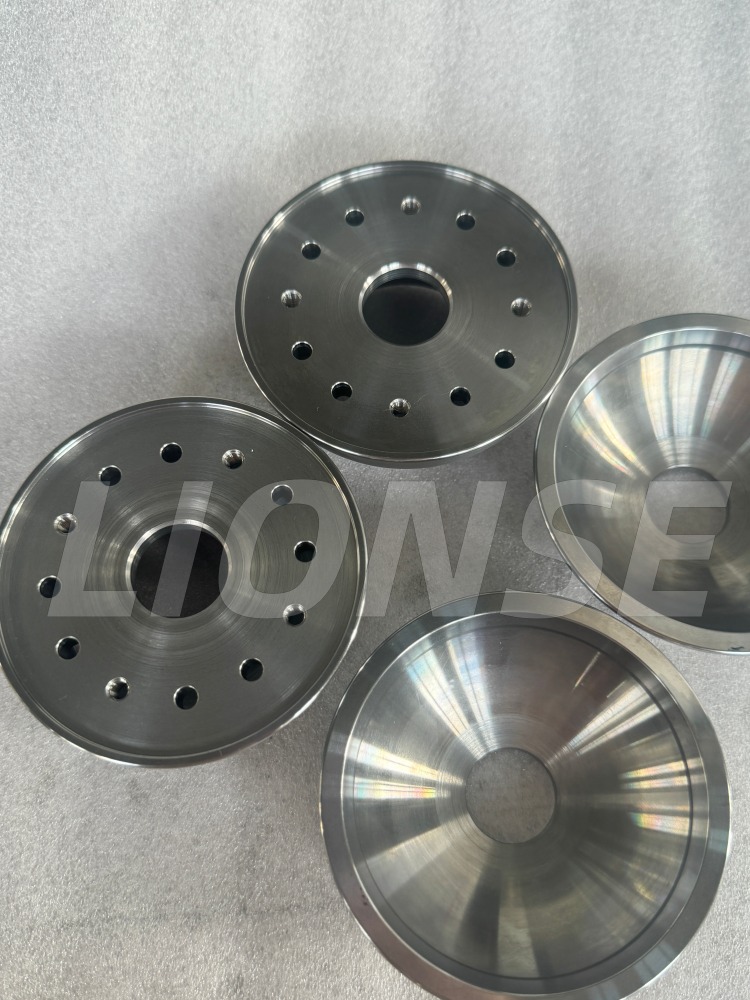

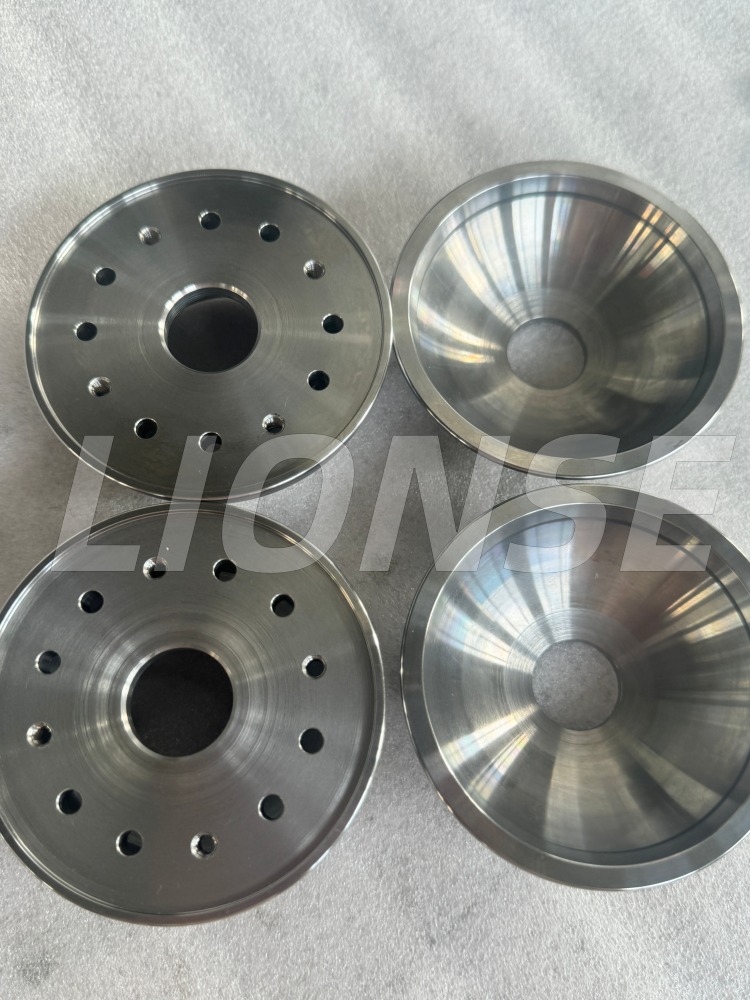

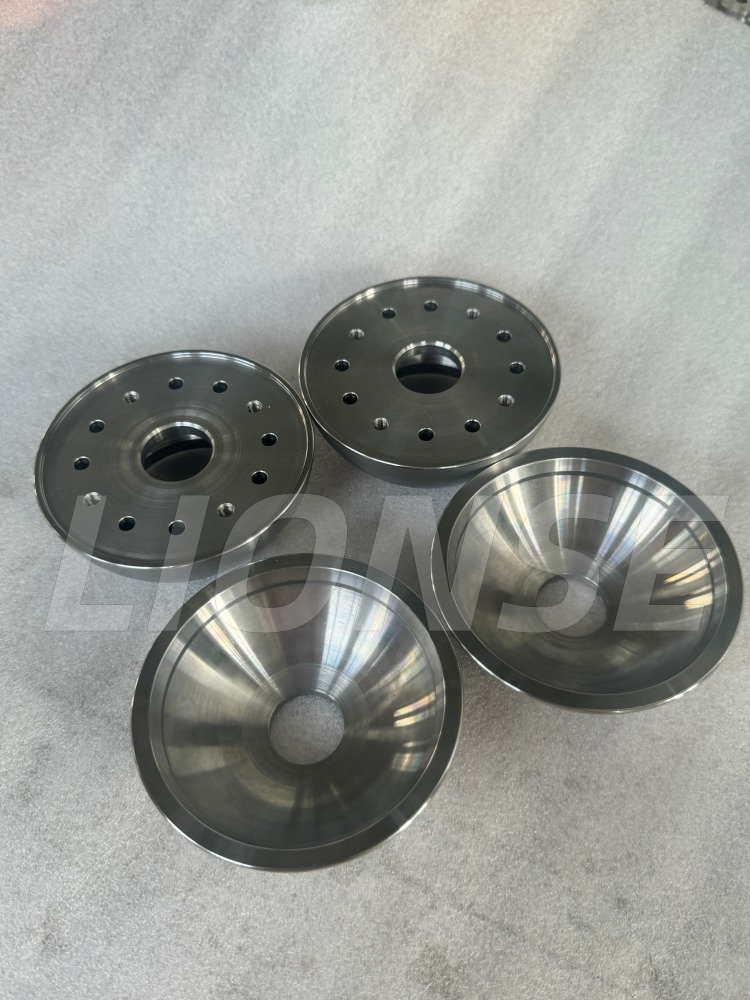

Als professioneller Hersteller im Bereich CNC-Bearbeitung kann Lionse sowohl gebohrte (mit Druckentlastungslöcher) als auch ungebohrte Versionen anbieten. Weit verbreitet in Orbit-Kugelhähnen für die Erdöl-, Chemie- und Energieindustrie.

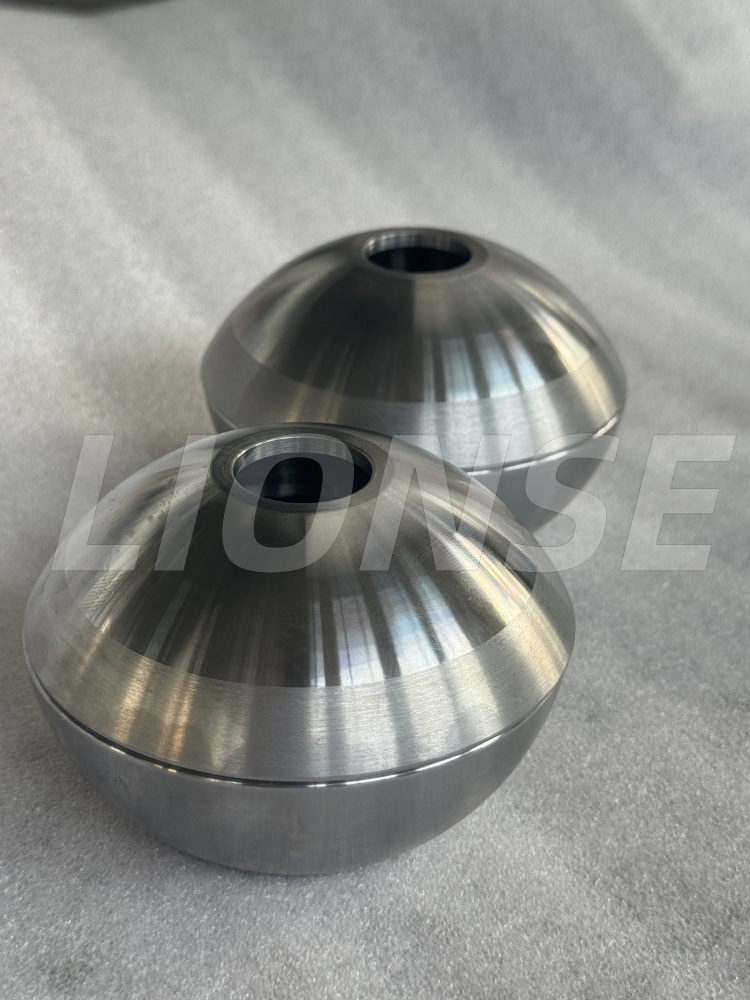

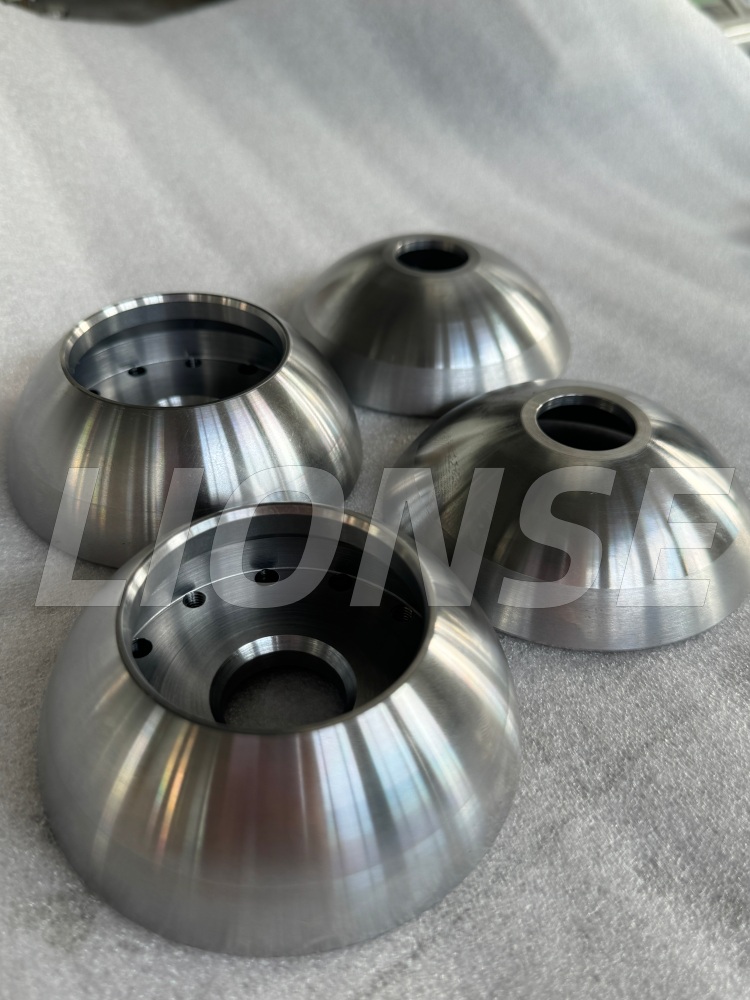

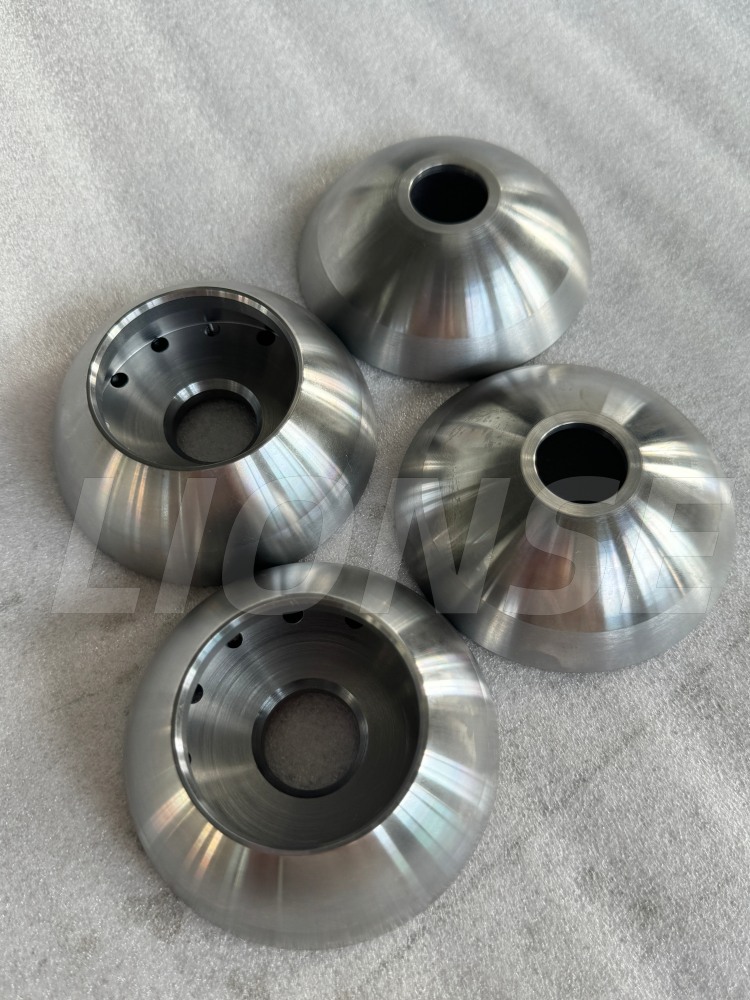

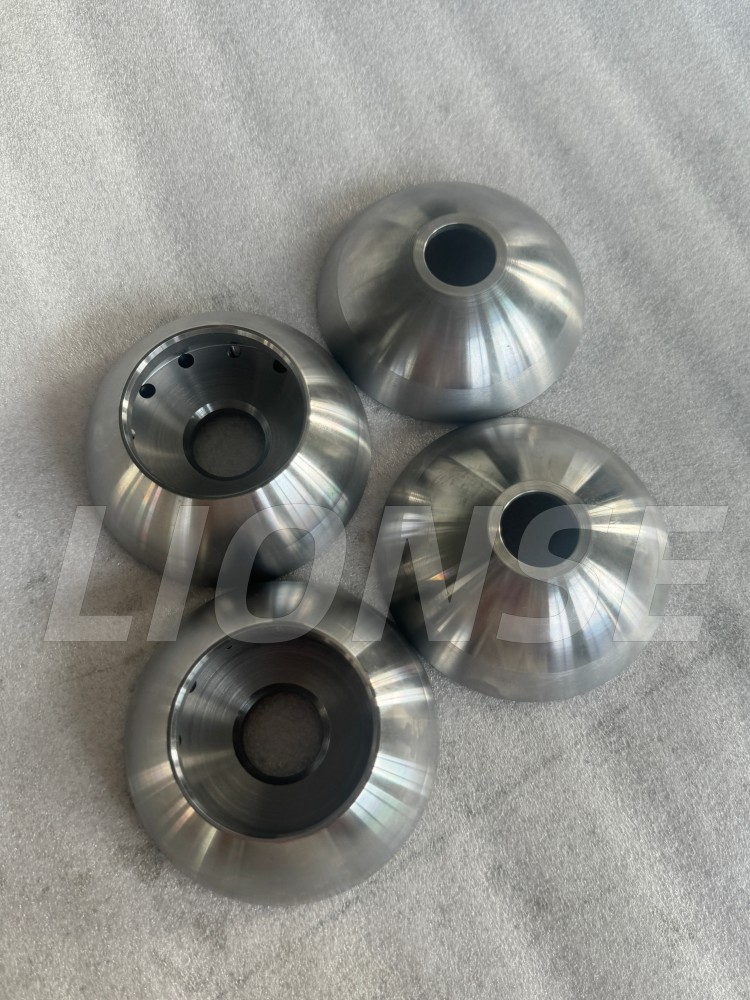

Der präzise CNC-gefräste Orbit-Kugelhahn besteht aus zwei Halbkugelteilen: einer oberen Kugel und einer unteren Kugel. Kugeloberfläche, Innenbohrung, Positionierungsstufen und Druckentlastungslöcher werden alle durch CNC-Drehfräsen mit engen Maß- und Kugelgeometrietoleranzen bearbeitet. Als Einsatzstahlkomponente steht es für die anschließende Aufkohlungs- und Abschreckwärmebehandlung zur Verfügung. Nach der Wärmebehandlung erreicht die Oberflächenhärte HRC58-62 für hervorragende Verschleißfestigkeit und Erosionsschutzleistung, während der Kern eine gute Zähigkeit behält, um hohen Drücken und Stoßbedingungen standzuhalten.
| Produktionsname |
CNC-gefräster Orbit-Kugelhahn |
| Materielle Fähigkeiten | 20CrNiMo (AISI 8620) |
| Marke |
LÖWEN |
| Oberflächenbehandlung |
Als Kundenanforderungen |
| Herkunft |
Qingdao, China |
Im Vergleich zu Alternativen auf Edelstahlbasis (316L, 2205 Duplexstahl mit Stellite-Aufpanzerung) bietet 20CrNiMo (AISI8620) ein hervorragendes, umfassendes Preis-Leistungs-Verhältnis für Präzisions-CNC-gefräste Orbit-Kugelventil-Spaltkugelkomponenten für Erdöl-, Chemie- und Energiedienstleistungen.
Geschmiedete 20CrNiMo-Stäbe sind deutlich günstiger als 316L-Edelstahl und 2205-Duplex-Stahl. Die verschleißfeste Oberflächenleistung wird durch eine Aufkohlungs-Abschreck-Wärmebehandlung erreicht, anstatt sich auf hochlegierte, teure Grundmaterialien zu verlassen, was den Rohstoffaufwand für Split-Ball-Rohlinge senkt.
Hart abgedichtete Metall-zu-Metall-Orbitkugeln aus Edelstahl erfordern eine Stellite-Kobaltlegierungsauflage, um eine Verschleißfestigkeit von HRC58-62 zu erreichen. Stellitmaterial ist teuer, die Aufpanzerung führt zu hohen Ausschussraten und erfordert eine zeitaufwändige Nachbearbeitung nach dem Schweißen.
Für 20CrNiMo wird die angestrebte Oberflächenhärte HRC58-62 nur durch bewährtes Aufkohlungs-Abschrecken erreicht. Es ist kein Auftragschweißen erforderlich, wodurch erhebliche Herstellungskosten gesenkt und Produktionsrisiken verringert werden.
Im vorwärmebehandelten, geschmiedeten und geglühten Zustand weist 20CrNiMo eine mäßige Härte auf. Komplexe Geometrien, einschließlich sphärischer Dichtflächen, Innenbohrungen, Positionierungsschultern und Druckentlastungslöchern, können effizient präzise CNC-bearbeitet werden. Der Werkzeugverschleiß ist im Vergleich zu harten rostfreien Sorten geringer, was die Bearbeitungszykluszeit verkürzt und die CNC-Bearbeitungskosten senkt.
LIONSE hat sich in der CNC-Bearbeitungsbranche einen wohlverdienten Ruf für Qualität, Zuverlässigkeit, Kosteneffizienz und pünktliche Lieferung erworben. Um Ihre Erwartungen an Ihre Projekte zu erfüllen, arbeitet unser Team aus Mechanikern und Ingenieuren in allen Phasen der Produktentwicklung, vom Prototyp bis zur Produktion, eng zusammen. Wir sind uns bewusst, dass jedes Projekt und seine Anwendung einzigartig sind. Deshalb bieten wir jedem Kunden eine einzigartige und dennoch praktische Lösung, einschließlich Präzisionsbearbeitungsdienstleistungen und kundenspezifischer Oberflächenbehandlungen.Kontaktieren Sie unsnoch heute und lassen Sie uns mit der Herstellung Ihrer Teile beginnen.
Seit über 15 Jahren ist LIONSE ein weltweiter Anbieter im Vertrieb von Titanprodukten, Metallbearbeitung und Lagern. Zu den Branchen, die wir beliefern, gehören chirurgische Implantate und Werkzeuge, Automobilteile, chemische Geräte, Energieerzeugung, Minenausrüstung, Flugzeuge, Pumpen usw. LIONSE ist Ihr zuverlässiger Lieferant.
Alle unsere Orbit-Ventil-Spaltkugeln sind präzise CNC-gefräst aus geschmiedeter Stahlstange, nicht gegossen. Kugeloberfläche, Innenbohrung und Druckentlastungslöcher werden durch Dreh-Fräsen bearbeitet, um enge Toleranzen zu gewährleisten.
20CrNiMo vermeidet teures Stellite-Aufschweißen. Die Rohmaterial- und Gesamtherstellungskosten sind bei korrosionsfreiem Hochdruckbetrieb niedriger. Edelstahl mit Hartbeschichtung wird für korrosive Medien bevorzugt, ist jedoch mit höheren Gesamtkosten verbunden.
Ja. Es sind sowohl gebohrte Versionen mit Druckentlastungslöchern als auch ungebohrte Blindversionen erhältlich, die streng nach Ihrer Zeichnung gefertigt werden.
